■ 產品簡介

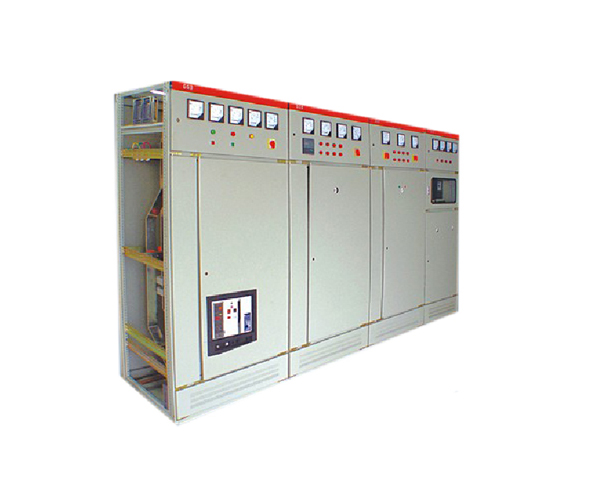

GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系數，做為動力、照明及配電設備的電能轉換、分配與控制之用。
■ 符合標準
1、IEC439《低壓成套開關設備和控制設備》
2、GB7251《低壓成套開關設備和控制設備》
■ 使用環境條件
1、 周圍空氣濕度不高于+40攝氏度，不低于-5攝氏度。24小時內的平均溫度不得高于+35攝氏度。
2、 戶內安裝使用，使用地點的海拔高度不得超過2000m。
3、 周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20攝氏度時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、 設備安裝時與垂直面的傾斜度不超過5%。
5、 設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
6、 用戶有特殊要求時可與制造廠協商解決。
■ 主要特點
1. 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。
2. 柜體結構：
（1） 柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
?。?） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
?。?） 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
?。?） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
?。?） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
（6） 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。
■ 基本電氣參數
型號 | 額定 電壓 （V） | 額定電流 （A） | 額定短路開斷電流（KA） | 額定短時耐受電流（KA） | 額定峰值耐受電流（KA） | 外殼防護等級 | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 | IP30 |
B | 600（630） | ||||||
C | 400 | ||||||
GGD2 | 380 | A | 1500（1600） | 30 | 30 | 63 | |
B | 1000 | ||||||
C | |||||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 | |
B | 2500 | ||||||
C | 2000 | ||||||
■ 外型尺寸
產品 代號 | 寬(W) mm | 深(D) mm | 高(H) mm |
GGD06 | 600 | 600 | 2200 |
GGD06A | 600 | 800 | 2200 |
GGD08 | 800 | 600 | 2200 |
GGD08A | 800 | 800 | 2200 |
GGD10 | 1000 | 600 | 2200 |
GGD10A | 1000 | 800 | 2200 |
GGD12 | 1200 | 800 | 2200 |
■ 訂貨須知
訂貨時要注明：
1.產品的全型號（包括主電路方案和輔助電路方案）；
2.主電路系統組合順序圖、平面布置圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單；
5.用戶如有特殊要求應與制造廠協商解決；
6.若需母線橋，請具體說明。
