■ 產品簡介
FBLV-4型交流低壓配電柜是根據臺資企業用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺訜岱€(wěn)定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點??勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
FBLV-4型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ,額定工作電壓380V,額定工作電流至4000A的配電系數,做為動力、照明及配電設備的電能轉換、分配與控制之用。
■ 符合標準
1、IEC439《低壓成套開關設備和控制設備》
2、GB7251《低壓成套開關設備和控制設備》
■ 使用環境條件
1、 周圍空氣濕度不高于+40攝氏度,不低于-5攝氏度。24小時內的平均溫度不得高于+35攝氏度。
2、 戶內安裝使用,使用地點的海拔高度不得超過2000m。
3、 周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%,在較低溫度時允許有較大的相對濕度。(例如+20攝氏度時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、 設備安裝時與垂直面的傾斜度不超過5%。
5、 設備應安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所。
6、 用戶有特殊要求時可與制造廠協商解決。
■ 主要特點
1. 按用途分為:受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。

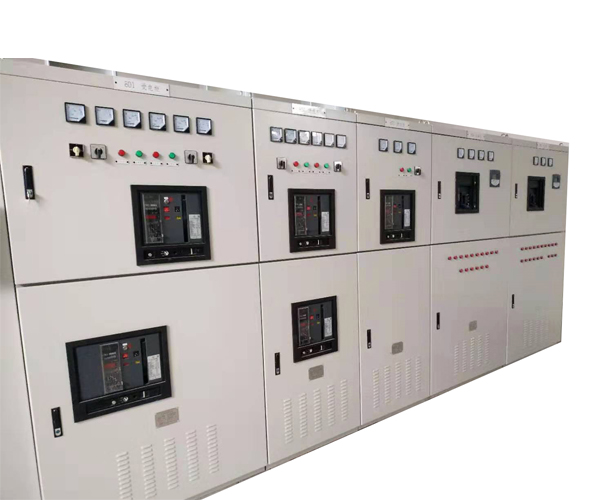

2. 柜體結構:
樣機主要組成部件:柜體由吊環、儀表門、前門、后門、左右側板、柜體骨架、主母線夾、絕緣夾板、主母線、隔離開關和斷路器等組成。
樣機結構特點描述:FBLV-4柜體采用通用柜的型式,構架用角鋼焊接組裝而成和特制的構架聯接件及專用配套零件緊固件組成,按需要加裝門、覆板、隔板、支架、母線和電器元件后便組裝成完整的開關柜,水平母線位于柜體頂端后部,柜體的頂蓋可拆卸,便于母線安裝,柜門、側板、后門、護板等外觀可見部件均采用復層表面處理,用環氧粉末靜電噴涂,涂層均勻美觀耐腐蝕。
■ 外型尺寸
產品 代號 | 寬(W) mm | 深(D) mm | 高(H) mm |
FBLV-4 | 600 | 1000 | 2200 |
FBLV-4 | 800 | 1000 | 2200 |
FBLV-4 | 1000 | 1000 | 2200 |
FBLV-4 | 1200 | 1000 | 2200 |
FBLV-4 | 600 | 800 | 2200 |
FBLV-4 | 800 | 800 | 2200 |
FBLV-4 | 1000 | 800 | 2200 |
■ 訂貨須知
訂貨時要注明:
1.產品的全型號(包括主電路方案和輔助電路方案);
2.主電路系統組合順序圖、平面布置圖;
3.輔助電路電氣原理圖;
4.柜內元器件清單;
5.用戶如有特殊要求應與制造廠協商解決;
6.若需母線橋,請具體說明。
