■ 產品簡介

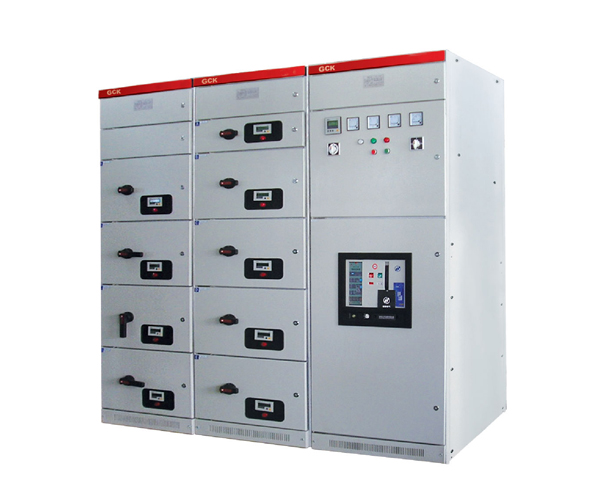

GCK系列低壓抽出式開關柜適用于交流50Hz，額定工作電壓380V~660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置。
■ 符合標準
1、 IEC-439《低壓成套開關設備和控制設備》
2、 GB7251《低壓成套開關設備和控制設備》
3、 ZBK36001《低壓抽出式成套開關設備》
■ 型號及其含義
■ 使用環境條件
1、海拔高度不超過2000M。
2、周圍空氣溫度不高于+40攝氏度，并且24小時內其平均溫度不高于+35攝氏度，周圍空氣溫度不低于-5攝氏度。
3、大氣條件：空氣清潔，相對濕度在溫度為+40攝氏度時不超過50%，在溫度較低時允許有較高的相對溫度，例如+20攝氏度時為90%。
沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震蕩的場所。
4、與垂直面傾斜不超過5。
5、控制中心適應于以下溫度的運輸和儲存過程，-25攝氏度至+55攝氏度，在短時間內（不超過24小時）不超過+70攝氏度。
6、如上述使用條件不能滿足時，應由客戶在訂貨時向我廠提出，協商解決。
■ 主要特點
1、 柜體組合性能穩定,接地連續性好；
2、 能容納更多的單元,相同規格的功能單元的抽屜可以方便的互換；
3、 采用了ABB的機械聯鎖技術,聯鎖可靠,在試驗合閘,連接和隔離位置時,方可推入或抽出,保證了操作者和設備的安全。在主開關斷開位置,抽屜連接位置和隔離位置都可以加鎖三把掛鎖；
4、 裝置各功能室之間有隔板其隔室分為功能單元隔室,水平母線隔室,電纜隔室；
5、 結構通用性強,組裝靈活：以25mm為模數的C型鋼材能滿足各種結構型式，防護等級及使用環境要求；
6、 技術性能高,主要參數達到當代國際技術水平。
■ 基本電氣參數
項 目 | 參 數 | |
額定絕緣電壓 | 660V | |
額定工作電壓 | 380V、660V | |
額定工作頻率 | 50 (60)Hz | |
額定電流 | 水平母線 | <3150A |
垂直母線 | 630A 800A | |
額定短時耐受電流 | 水平母線 | 80KA/1s |
垂直母線 | 50KA/1s | |
額定峰值電路 | 水平母線 | 176KA |
垂直母線 | 110KA | |
主電路接插件（A） | 200 , 400 | |
輔助電路接插件（A） | 10 | |
工頻耐壓1分鐘（V） | 2500 | |
外殼防護等級 | IP30、IP40 | |
操作方式 | 就地、遠方、自動 |
■ 外型尺寸
高（H）：mm | 2200 | ||||||||
寬（W）：mm | 600 | 800 | 1000 | 1200 | |||||
深（D）：mm | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 800 | 1000 |
■ 訂貨須知
訂貨時要注明：
1. 產品的全型號包括主電路方案號和輔助電路方案號；
2. 主電路系統組合順序圖；
3. 輔助電路電氣原理圖；
4. 柜內元器件清單；
5. 電路中電壓、電流、時間等整定參數；
6. 與產品正常使用不符的其他特殊要求。
