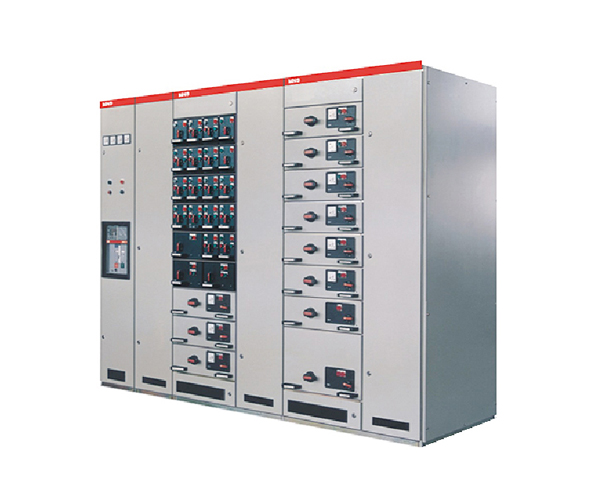

■ 產品簡介
MNS型低壓抽出式開關柜適用于三相交流50、60Hz，額定電壓660V，額定電流4000A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之間。廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC。
■ 符合標準
1、 IEC-439《低壓成套開關設備和控制設備》
2、 GB7251《低壓成套開關設備和控制設備》
3、 ZBK36001《低壓抽出式成套開關設備》
■ 使用環境條件
1、周?chē)諝鉁囟炔桓哂?40°C，不低于-5°C，并且24小時內其平均氣溫不高于+35°C；
2、周?chē)諝庀鄬?duì)濕度在最高溫度為40°C時不超過50%，在較低溫度時允許有較大相對濕度，如+20°C時為90%，但應考慮到由于溫度的變化有可能會偶爾產生適度的凝露；
3、戶內使用，使用地點的海拔高度不得超過2000M；
4、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；
5、設備安裝時與垂直的傾斜度不超過5%；
6、如上述使用條件不能滿足時，應有用戶和本公司協商解決。
■ 主要特點
開關柜的基本框架采用拼裝組合式結構，由KB型鋼通過自攻鎖緊螺釘互相緊固聯接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零件組合成一臺完整的開關柜，柜內結構都經過鍍鋅處理，也可以采用敷鋁鋅板生產，并實行模數化安裝（1E=25mm）.開關柜面板采用優質鋼板經數控機床加工而成，表面經過酸洗、磷化處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地連續性。
開關柜隔室可分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立且區域之間又連續的金屬板或阻燃板的功能壁嚴格分隔，保證使用安全且防止事故蔓延。
水平母線為平置式安裝，有效減少電氣應力和熱應力。母線截面有2（30X10）、2（60X10）、2（80X10）、2（100X10）、4（60X10）5種規格，對應母線電流1250A2000A、2500A、3200A、4000A，中性接地母線N、PE為60X10，抽屜垂直母線為50X30X5角尺型銅母線，所有母線皆經過鍍錫處理。
MCC柜抽屜有8E/4、8E/2、8E、16E、24E五種規格（1E=25mm）。抽屜具有連接位置、試驗位置、斷開位置、移動位置和分離位置。各抽屜與開關設有機械聯鎖裝置，當開關處于分?jǐn)鄷r(shí)，抽屜才能抽出或插入；當開關處于合閘位置時，抽屜不能抽出或插入。為防止未經允許的操作，操作機構能是使用掛鎖將開關鎖在分?jǐn)辔恢蒙?。同?guī)格的功能單元抽屜可以方便地實現互換，每一個功能單元抽屜對應有16-32對輔助接點，能滿足異地操作控制、電度計量和與計算機接口的自動化監測系統的需要。
■ 基本電氣參數
額定工作電壓 | AC380V，AC660V |
額定絕緣電壓 | AC660V，AC1000V |
水平母線額定電流 | 1250A，2000A，2500A，3200A，4000A |
垂直母線額定電流 | 1000A |
饋電回路最大電流 | 2500A |
抽屜回路最大電流 | 630A |
控制電機最大容量 | 320KW |
額定頻率 | 50、60Hz |
水平母線峰值耐受電流（0.1S） | 105KA，176KA |
水平母線短時耐受電流（1S） | 50KA，80KA |
垂直母線峰值耐受電流（0.1S） | 105KA |
垂直母線短時耐受電流（1S） | 50KA |
額定工頻耐受電壓（1min） | 2500V |
二次工頻耐受電壓（1min） | 2500V |
外殼防護等級 | IP30，IP40 |
■ 外型尺寸
A、動力配電中心（PC）柜
高H | 寬W | 深D | 備 注 |
2200 | 600 | 1000 | F1s-2000以下 |
2200 | 800 | 1000 | F2s-2500 |
2200 | 1000 | 1000 | F3s-3200 |
2200 | 1200 | 1000 | F3s-4000 |
B電動機控制中心(MCC)柜
高H | 寬W | 深T | 備 注 |
2200 | 1000 | 600 | 單面操作
|
2200 | 1000 | 1000 | 雙面操作 |
C后出線開關柜
高H | 寬W | 深T | 備 注 |
2200 | 600 | 1000 | 后出線 |
2200 | 800 | 1000 | |
2200 | 1000 | 1000 |
■ 訂貨須知
訂貨時要注明：
1、主電路方案及組合排列；
2、輔助電路控制和接線原理圖；
3、開關柜在配電室的平面布置圖；
4、進線及出線形式及接口要求；
5、柜內所有元器件的詳細規格及參數；
6、開關柜表面的噴塑顏色。
