■ 產品簡介

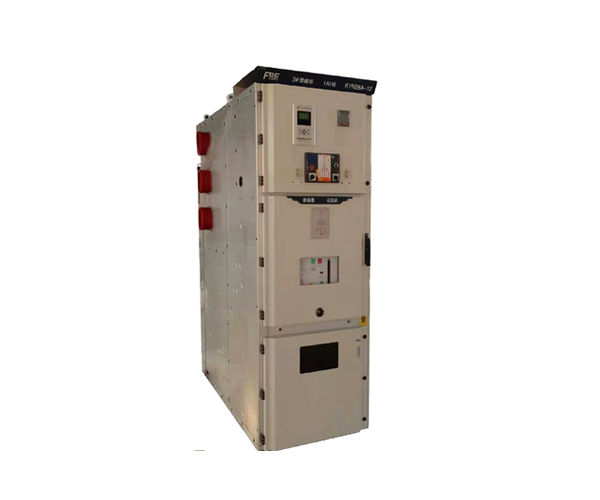

KYN28-12(GZS1-12)型戶內金屬鎧裝抽出式開關柜系3~10KV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電；工礦企事業配電；電力系統二次變電所受電、送電；大型高壓電動機起動等,實行控制、保護、檢測之用。
■ 符合標準
1、IEC60298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》
2、GB3906-2006 《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》
3、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》
4、DL/T404《戶內交流高壓開關柜訂貨技術條件》
■ 型號及其含義
■ 使用環境條件
1、環境溫度：上限+40攝氏度，下限為-25攝氏度。
2、海拔高度：≤1000M
3、相對濕度：日平均值不大于95%，月平均相對濕度不大于90%。
4、抗震強度：≤8級
5、周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染。
6、無嚴重污穢及經常性的劇烈震動，嚴酷條件下嚴酷度設計滿足Ⅰ類要求。
7、在超過GB3906規定的正常環境條件下使用時，可由用戶和制造廠協商。
■ 主要特點
1、 完全金屬鎧裝，組裝式結構，組合方案廣；
2、 柜體選用進口的敷鋁鋅鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用型強；
3、 可配裝國產的VS1系列或進口VD4系列真空斷路器，適用性廣，可靠性高，實現長年免維護；
4、 手車設工作、實驗位置，各位置均有定位和顯示裝置，安全可靠；
5、 各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入；
6、 由專用運載車運送手車，操作輕便、靈活；
7、 電纜室可安裝多達9根單芯電纜；
8、 高可靠的連鎖裝置，完全滿足“五防”要求；
9、 各高壓室均有泄壓通道，確保人身安全；
10、面門裝有觀察窗，可觀察室內元件工作狀態。
■ 基本電氣參數
項 目 | 參 數 | |
額定電壓KV | 3.6、7.2、12 | |
額定功率Hz | 50 | |
主母線額定電流A | 630、1250、1600、2000、2500、3150 | |
分支母線額定電流A | 630、1250、1600、2000、2500、3150 | |
額定短時耐受電流（4s）kA | 16、20、25、31.5、40 | |
額定峰值耐受電流（峰值）kA | 40、50、63、80、100 | |
額定短路開斷電流kA | 16、20、25、31.5、40 | |
額定短路關合電流（峰值）kV | 1min頻耐受電壓 | 40、50、63、80、100 |
防護等級 | 外殼為IP4X、隔離間、斷路器室門打開時為IP2X | |
注：*電流互感器的短路容量應單獨考慮 |
■ 外型尺寸
高度H | 2300（mm） | |
寬度W | 分支小母線額定電流達到1250A，熱穩定電流40KA | 800（mm） |
分支小母線額定電流1600A以上 | 1000（mm） | |
深度D | 電纜進出線 | 1500（mm） |
架空進出線 | 1660（mm） |
■ 訂貨須知
訂貨時要注明：
1、主電路方案及組合排列；
2、輔助電路控制和接線原理圖；
3、開關柜在配電室的平面布置圖；
4、進線及出線形式及接口要求；
5、柜內所有元器件的詳細規格及參數；
6、開關柜表面的噴塑顏色。
