■ 產品簡介

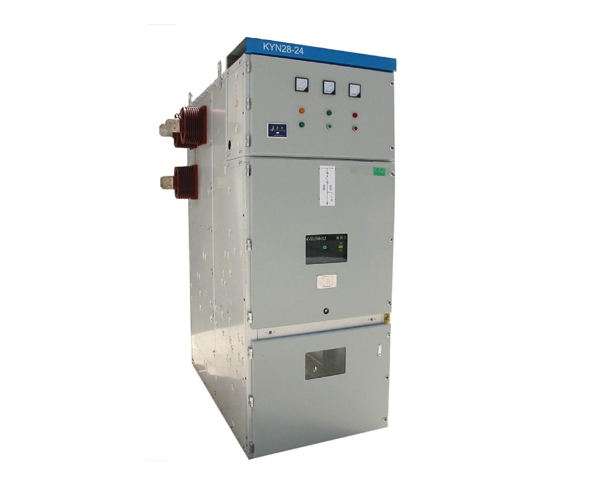

KYN28A-24（Z）型戶內金屬鎧裝抽出式開關柜主要用于額定電壓為24kV、額定頻率為50~60Hz的電力系統中，主要對發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。
■ 符合標準
1、IEC60298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》
2、GB3906-2006 《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》
3、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》
4、DL/T404《戶內交流高壓開關柜訂貨技術條件》
■ 型號及其含義
■ 使用環境條件
1、周圍空氣溫度：－5 oC~+40 oC；
2、海拔高度：不超過1000m；
3、相對濕度：
4、日平均相對濕度不大于95%
5、月平均相對濕度不大于90%；
6、地震烈度：不超過8度；
7、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
8、在超過IEC298規定的正常使用條件下時，由用戶和制造廠協商。
■ 主要特點
開關設備由柜體和中置可抽出部件（即手車）兩大部分組成。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室外間和斷路器室門打開時防護等級為IP2X。具有架空進了線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。本開關柜具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的“五防”聯鎖功能。
開關設備的外殼是選用進口敷鋁鋅薄鋼板經CNC機床加工，采取多重折邊工藝。這樣使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用，而且由于采用重折邊工藝，使柜體比其它同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用鉚螺母和高強度的螺栓聯接而成。這樣使加工生產周期短、零部件通用性強、占地面積小，便于組織生產。
手車骨架也采用薄鋼板經CNC機床加工后組裝而成。后車與柜休絕緣配合，機械聯鎖安全、可靠、靈活。根據用途同手車分斷路器手車、電壓互感器手車、計量手車、隔離手車，同規格手車可以百分之百互換。手車在柜體內有斷開位置、試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用絲桿搖動推進、退出。操作輕便、靈活，適合于各種值班人員操作。手車當需要移開柜體時，用一臺專用轉運車，就可以方便取出，進行各種檢查、維護；而且采用中置式，整個小車體積小，檢查、維護都極為方便。
■ 基本電氣參數
序號 | 名 稱 | 單位 | 數 據 |
1 | 額定電壓 | kV | 24 |
2 | 1min工頻耐受電壓 | kV | 50 |
3 | 額定沖擊耐受電壓（峰值） | kV | 125 |
4 | 額定頻率 | Hz | 50/60 |
5 | 額定電流 | A | 630、1250、1600、2000、2500 |
6 | 分支母線額定電流 | A | 630、1250、1600、2000、2500 |
7 | 額定短時耐受電流（有效值） | kA | 16、20、25 |
8 | 額定峰值耐受電流 | kA | 40、50、63 |
9 | 額定短路持續時間 | s | 3 |
10 | 防護等級 | 外殼為IP4X,隔室門、斷路器室門打開時為IP2X |
■ 外型尺寸
| 高度B（mm） | 2360 | |
寬度A（mm） | 分支母線額定電流≤1250,熱穩定電流25KA | 800 |
分支母線額定電流≥1600 | 1000 | |
深度C（mm） | 電纜出線 | 1820 |
■ 訂貨須知
訂貨時要注明：
1、主電路方案及組合排列；
2、輔助電路控制和接線原理圖；
3、開關柜在配電室的平面布置圖；
4、進線及出線形式及接口要求；
5、柜內所有元器件的詳細規格及參數；
6、開關柜表面的噴塑顏色。
