■ 產品簡介

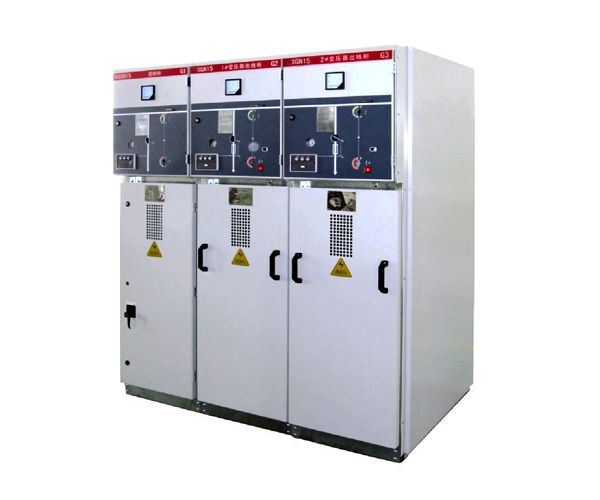

XGN15-12型戶內交流高壓六氟化硫環網開關設備，是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。
本產品使用于三相交流10KV、50H z的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所、用來開斷、關合負載電流、故障電流、控制和保護線路與配電變壓器之用。
■ 符合標準
1、IEC60298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》
2、IEC240《高壓交流負荷開關-熔斷器組合電器》
3、GB3906-2006 《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》
4、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》
5、DL/T404《戶內交流高壓開關柜訂貨技術條件》
■ 型號及其含義
■ 使用環境條件
1、海拔不超過2500m
2、周圍溫度：+40℃～ -35℃
3、相對濕度：日平均值不大于95%，月平均值不大于90%。
4、周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
5、無經常性的劇烈振動。
當使用條件不同或有其它要求時需與制造廠協商。
■ 主要特點
該產品具有“合-分-接地”三工位滅弧室，配帶“五防”功能（防止帶負荷分合主開關；防止誤入帶電隔；防止誤分合主開關；防止帶電掛接地線；防止接地開關在接地位置送電），聯鎖可靠，斷口絕緣強度高，大爬距設計，出線端均用壓罩保護，特殊的動密封和固定密封設計，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求，是裝備城市電網的新一代高壓開關設備。
整個開關柜可分成上下兩個部分，柜的上部包括母線室，負荷開關、操作機構和低壓室，與下部電纜室分隔開來。因此，可以安全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元。
■ 基本電氣參數
額定電壓 | [KV] | 12 | |
額定雷電沖擊耐受電壓 | 極間及極對地 | [KV] | 75 |
斷口間 | [KV] | 85 | |
一分鐘工頻耐受電壓 | 極間及極對地 | [KV] | 42 |
斷口間 | [KV] | 48 | |
額室頻率 | [HZ] | 50 | |
額定電流 | 主母線 | [A] | 1250 |
分支母線 | [A] | 630 | |
額定短時耐受電流 | 主回路 | [KA] | 25 |
接地回路 | [KA] | 25 | |
額定短路持續時間 | [S] | 2 | |
額定峰值耐受電流 | [KA] | 63 | |
轉移電流 | [A] | 1500 | |
防護等級 | IP3X | ||
荷開關機械壽命 | 次 | 5000 | |
接地開關機械壽命 | 次 | 1000 | |
■ 外型尺寸
高H（mm） | 1885 | ||
寬W（mm） | 375 | 500 | 750 |
深D（mm） | 1000 | ||
■ 訂貨須知
訂貨時要注明：
1、主電路方案及組合排列；
2、輔助電路控制和接線原理圖；
3、環網柜的型號及方案號；
4、進線及出線形式及接口要求；
5、柜內所有元器件的詳細規格及參數；
6、開關柜表面的噴塑顏色。
