■ 產品簡介

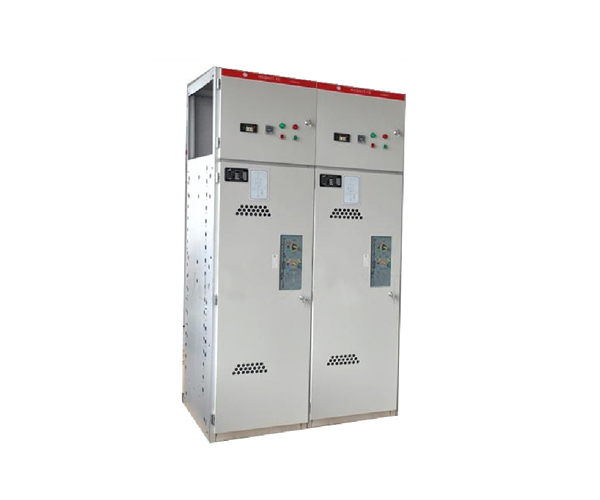

HXGN□-12型環網真空負荷開關柜是一種工業生產以及日常生活中配電中常用的產品，其又稱為環網柜，主要適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，作為戶內交流三相3.6~12KV、50HZ的環網供電單元和終端配電設備。HXGN□-12型環網真空負荷開關柜可開斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜線路或電容器組的電容電流。負荷開關-熔斷器組合電器柜可一次性開斷額定短路電流。本環網柜可在電力系統中作為配電設備的保護、電能的分配和控制之用。
■ 符合標準
1、IEC60298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》
2、IEC240《高壓交流負荷開關-熔斷器組合電器》
3、GB3906-2006 《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》
4、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》
5、DL/T404《戶內交流高壓開關柜訂貨技術條件》
■ 型號及其含義
■ 使用環境條件
1、周?chē)諝鉁囟龋?15℃-40℃；
2、海拔高度：1000m及以下。
3、濕度條件：日平均值不大于95%，水蒸壓力日平均不超1.8kpa； 日平均值不大于90%，水蒸壓力日平均不超2.2kpa；
4、地震烈度：不超過8度；
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商解決。
■ 主要特點
(1)結構性能特點：
1、環網柜采用8MF型材組裝，全構架空裝模數空E=20mm。2、環網柜內配FZN16-12/T型負荷開關右FZRN16-12D/T型熔斷器組合電器，該電器有隔離開關、真空負荷開關、接地開半，且隔開關及接地開關均有明顯斷口。3、隔離開關、真空負荷開關、接地開關、柜門具有完美可靠的機械聯動、聯鎖裝置，能有效防止誤操作，并確保護安全維護。4、可手動、電動操作。5、計量柜的柜門、儀表門設有鉛封銷子。6、熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效保護電器設備。7、環網柜采用正面操作，可靠墻安裝。
(2)“五防”閉鎖功能：
1、送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。2、停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時插入絕緣隔板到位，才能打開柜門。3、真空滅弧室刀互為聯動，并與柜門聯鎖，絕緣隔板柜門也有聯鎖。
■ 基本電氣參數
序號 | 名 稱 | 單位 | 參 數 | ||
1 | 額定電壓/最高工作電壓 | kV | 10/12 | ||
2 | 額定電流 | A | 630 | ||
3 | 主母線電流 | 進線柜 | A | 630 | |
出線柜 | 125 | ||||
4 | 額定短時耐受電流 | kA | 25 | ||
5 | 額定短路持續時間 | S | 4 | ||
6 | 額定峰值耐受電流 | kA | 63 | ||
7 | 額定短路關合電流 | kA | 63 | ||
8 | 額定短路開斷電流 | kA | 25 | ||
9 | 額定閉環開斷電流 | A | 630 | ||
10 | 額定電纜充電電流 | kA | 25 | ||
11 | 接地開關額定短時耐受電流 | kA | 25 | ||
12 | 接地開關額定短路持續時間 | S | 4(2) | ||
13 | 接地開關額定峰值耐受電流 | kA | 63 | ||
14 | 接地開關額定短路關合電流 | kA | 63 | ||
15 | 1min額定工頻耐受電壓 | 相間、相對地、真空負荷開關斷口 | kV | 42 | |
隔離開關斷口 | 48 | ||||
16 | 額定雷電沖擊耐受電壓 | 相間、相對地、真空負荷開關斷口 | kV | 75 | |
隔離開關斷口 | 82 | ||||
17 | 機械壽命 | 真空負荷開關 | 次 | 10000 | |
接地開關(刀)、隔離開關(刀) | 2000 | ||||
18 | 額定轉移電流 | A | 3150 | ||
■ 外型尺寸
高度（H） | 寬度（W） | 深度（D） |
2200mm | 850mm | 900mm |
■ 訂貨須知
訂貨時要注明：
1、主電路方案及組合排列；
2、輔助電路控制和接線原理圖；
3、開關柜在配電室的平面布置圖；
4、進線及出線形式及接口要求；
5、柜內所有元器件的詳細規格及參數；
6、開關柜表面的噴塑顏色。
